Технологическая установка очистки забоя скважин ТОЗ-114
Назначение ТОЗ-114
Установка ТОЗ-114 предназначена для очистки забоев скважин с диаметром эксплуатационных колонн от 114 до 168 мм от шлама, песка, глины, проппанта, фрезерованного металла и других предметов, способных пройти через входное отверстие установки.
Установка позволяет осуществлять регулируемую депрессию на забое и призабойной зоне скважины, что обеспечивает безударное воздействие на засоренный участок эксплуатационной колонны.
Установка может использоваться в бригадах по освоению скважин после бурения для извлечения фильтрата бурового раствора и вызова притока жидкости из пласта.
Установка ТОЗ-114 может также эффективно использоваться для очистки вторых стволов скважин Ф114 мм, Ф 120 мм.

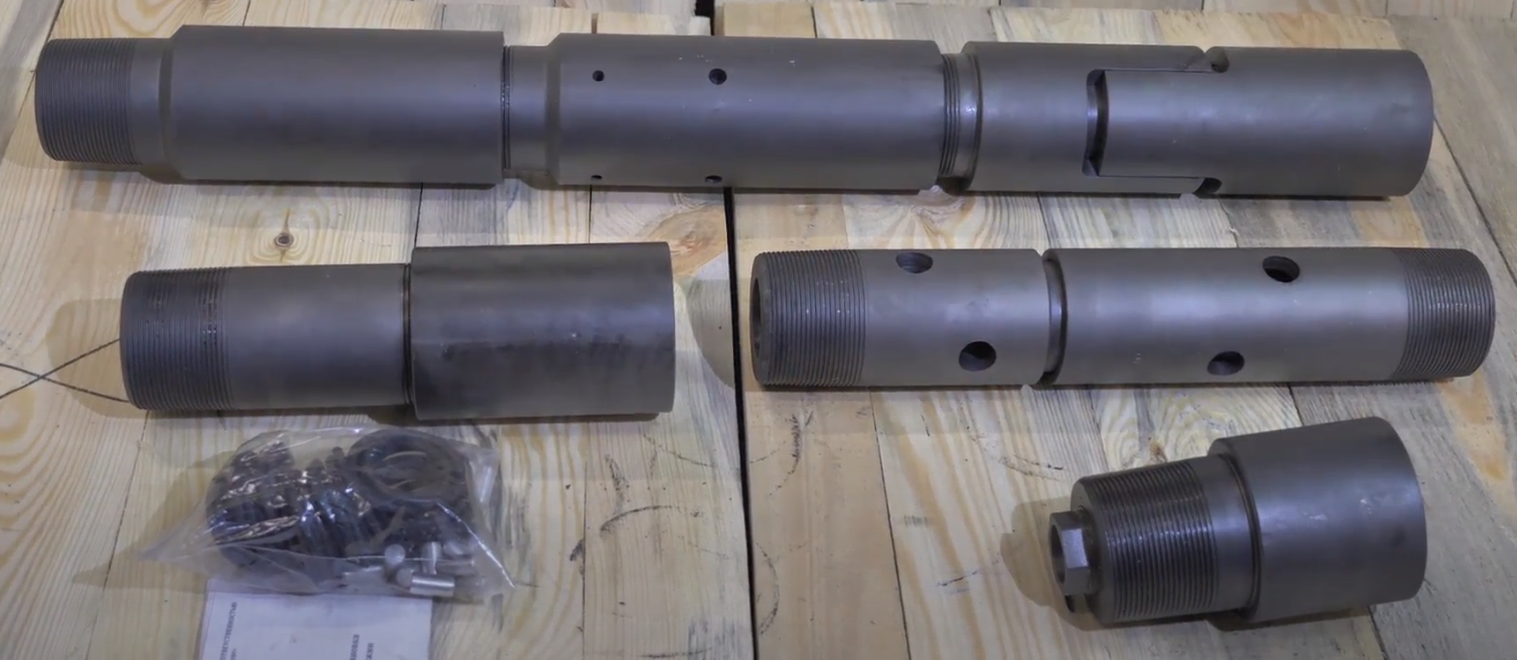

Гидрожелонка
Основные технические данные установки очистки забоя скважин
Диаметр корпуса, мм - 89 (max)
Длина узлов, мм
клапан обратный - 342
штуцер - 160
клапан разгрузочный - 750
клапан предохранительный - 463
Диаметр отверстия штуцера, мм - 7
Длина хода плунжера клапана разгрузочного, мм - 60
Глубина спуска, м - до 3000
∆Р штуцера, Мпа - 4,5
Обшая масса узлов, кг - 70
Описание и принцип работы установки
Установка ТОЗ-114 представляет собой скважинное устройство, работающее за счет снижения гидростатического столба жидкости в затрубном пространстве скважин при открытии разгрузочного клапана. Дляэтого внутри установки имеется герметичная воздушная камера, находящаяся под атмосферным давлением. При спуске установки в скважину и упоре ее на засоренный участок происходит открытие воздушной камеры и за счет разностиЗатем производят повторную нагрузку весом подвески. Установка работает до тех пор, пока давление внутри установки не сравняется с давлением снаружи. После срабатывания установки выждать 7-10 минут для выравнивания давления в камере с затрубным.
После выравнивания давления в камере установки с затрубным произвести подъем установки до предохранительного клапана 10 и затем снять его. Бросить в камеру ломик, когда ломик собьет ввертыш сбивного клапана 8, продолжить подъем и демонтаж установки на устье скважины, при этом трубы НКТ освобождаются от продуктов, извлеченных из скважины.
Техническое обслуживание установки осчистки скважин
После проведения работ на скважине узлы установки подвергаются ревизии, для чего производится их полная разборка, промывка, протирка, замена уплотнительных колец, смазка трущихся поверхностей, резьб, уплотнительных колец. После этого производится их сборка.
Для смазки используется любая консистентная смазка.
Разборка и сборка частей установки производится в помещении, оснащенном необходимым для свинчивания оборудованием и инструментом, и осуществляется обученным для этого персоналом.
Крутящий момент при свинчивании резьбовых соединений не должен превышать 1000 Нм.
Для фиксации срезных штифтов 11 в корпусе разгрузочного клапана 6 после установки в отверстия, они расклепываются в отверстии ударом молотка по выступающей части. давлений - всасывание с последующим удержанием жидкости с различными элементами и частями пробки.

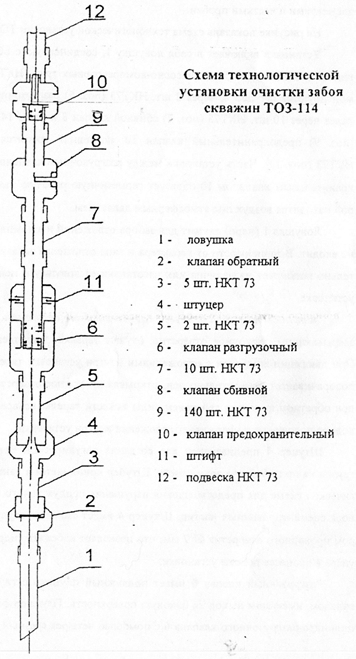

На рисунке показана схема технологической установки ТОЗ-114.
Установка включает в себя ловушку 1, соединенную с обратным клапаном 2, затем через 5 шт. насосно-компрессорных труб (НКТ) 73 (поз. 3) монтируются штуцер 4, через 2 шт. НКТ73 (поз. 5) разгрузочный клапан 6, далее через 10 шт. НКТ73 (поз. 7) сбивной клапан 8 и через 140 шт. НКТ73 (поз. 9) предохранительный клапан 10, последний крепится к подвеске НКТ73 (поз. 12). Часть установки между разгрузочным клапаном 6 и предохранительным клапаном 10 образует герметичную рабочую камеру, в которой находится воздух под атмосферным давлением.
Ловушка 1 (перо) служит для забора отложений и в комплект поставки не входит. В зависимости от характера и типа отложений заказчик самостоятельно подбирает из наличия или изготавливает ловушку и использует ее в установке.
Обратный клапан 2 работает в вертикальном положении; элементом, закрывающим проходное отверстие, служит тарелка, закрепленная на оси. При движении жидкости с отложениями внутри установки тарелка потоком поворачивается относительно оси, открывая проходное отверстие в клапан; при обратном ходе под действием силы тяжести тарелка возвращается в исходное положение и удерживает отложения внутри установки.
Штуцер 4 предназначен для создания регулируемой безударной нагрузки на призабойную зону пласта. Штуцер применяется в данной технологической схеме для предотвращения нарушения продуктивного пласта и выноса сцементированных частиц. Штуцер 4 имеет сменную втулку с диаметром проходного отверстия Ф 7 мм, что позволяет избежать гидравлического удара в процессе работы установки.
Разгрузочный клапан 6 имеет подвижный плунжер с глухим осевым каналом, имеющим выход на боковую поверхность. Плунжер фиксируется в цилиндре разгрузочного клапана 6 спомощью четырех срезных штифтов 11, при этом боковое (радиальное) отверстие герметично перекрыто. При срезании штифтов 11 (под весом 1/3 подвески) происходит перемещение плунжера вниз, и через разгрузочный клапан 6 открывается сквозной проход. Рабочий ход плунжера - 60 мм, расчетное усилие для среза штифта - 1000 кг.
Сбивной клапан 8 служит для слива жидкости из установки при ее подъеме (в комплект поставки не входит), подбирается заказчиком из серийно выпускаемых и используется в установке.
Предохранительный клапан 10 пробкового типа служит для образования герметичной воздушной камеры, имеет над запирающим элементом (пробкой) сквозные отверстия, через которые жидкость перетекает из трубного и затрубного пространства подвески 12, а также для сброса избыточного давления из камеры при ее подъеме.
Установка, согласно технологической схеме, собирается на устье и на колонне НКТ73 спускается в скважину. Все узлы установки соединяются с помощью треугольной резьбы для гладких труб НКТ73.
В процессе сборки резьбы герметизируются с использованием ленты «ФУМ» или специальной смазки.
Скорость спуска установки не должна превышать 0,1 м/сек.
При достижении засоренного участка (пробки) в эксплуатационной колонне установка ловушкой упирается в него. Для срабатывания установки необходимо надавить ловушкой 1 на пробку усилием, равным 1/3 веса подвески, при этом происходит срезание штифтов 11 разгрузочного клапана 6 и его открытие. В момент срабатывания разгрузочного клапана 6 на устье скважины будет слышен характерный хлопок открывающегося обратного клапана 2.
За счет разности давлений внутри и снаружи установки происходит всасывание жидкости с частями, образующими пробку, внутрь установки. После прохождения 10 метров засоренного участка установка поднимается на 10-15 м, при этом происходит закрытие отверстия в разгрузочном клапане 6, что позволяет экономно использовать энергию воздушной камеры.
Комплект поставки установки очистки забоя скважин
В комплект поставки установки ТОЗ-114 входит:
- клапан обратный ТОЗ 114.01.00.000 - 1 шт.
- штуцер ТОЗ 114.02.00.000 - 1 шт.
- клапан разгрузочный ТОЗ 114.03.00.000-01 - 1 шт.
- клапан предохранительный ТОЗ 114.04.00.000 - 1 шт.
- паспорт - 1 шт.
- инструкция по эксплуатации - 1 шт.
Комплект ЗИП: - штифт ТОЗ 114.03.00.007 - 20 шт.
- втулка ТОЗ 114.02.00.001 - 1 шт.
- кольцо резиновое уплот. 042-050-46 - 30 шт.
