Фрезы кольцевые

Фрезеры кольцевые ФК, 2ФК, 3ФК, 11Ф, 12Ф, 13Ф, 14Ф применяют для дробления металла, застывшего цемента, остатков железобетонных изделий, пород вулканического происхождения. Работают в промежутке между стенкой (обсадкой) и внутренними колоннами. Инструмент востребован в геологоразведке и нефтегазовой отрасли. Им ремонтируют и восстанавливают поврежденные скважины.

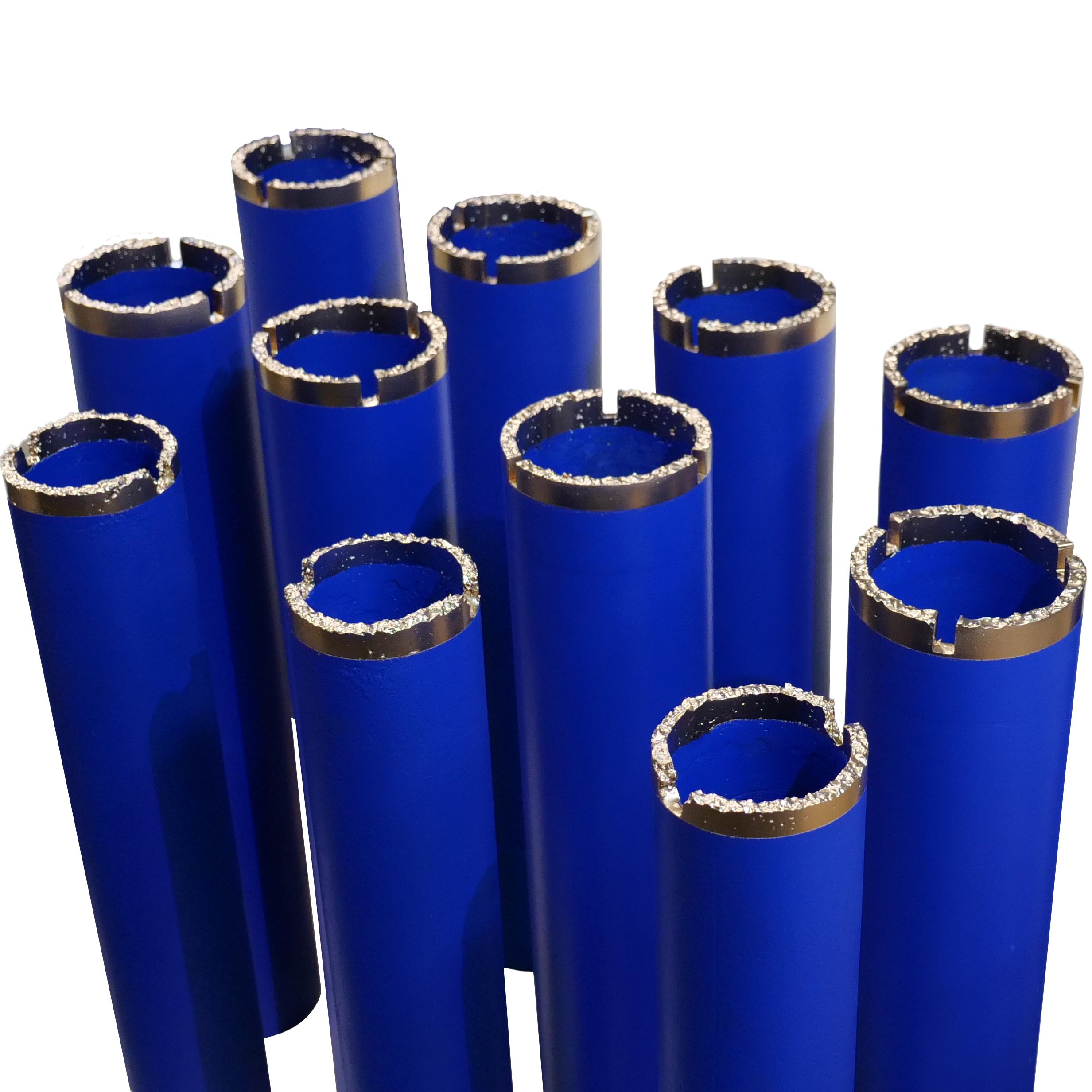

Фрезер кольцевой 11Ф, 12Ф, 13Ф, 14Ф выпускается в полом стальном корпусе. Внизу припаяна вязкая латунная матрица с добавкой никеля. В напаянную основу погружены жесткие крупицы карбида вольфрама, близкого по твердости к алмазу. Рабочая часть эффективно режет и истирает металлы, твердые горные породы. Карбидно-вольфрамовое покрытие устойчиво при повышенных температурах, которые развиваются в процессе резки.

Во время работы фрезы самозатачиваются, что продлевает предельный срок их эксплуатации. Оптимальное сочетание состава матрицы и наполнителя предотвращает выпадание твердых режущих частиц. Далее перечислены основные характеристики инструментов из данной серии.

Способы прикрепления:

ФК, 11Ф - фаска для сваривания;

12Ф - резьбовое соединение;

13Ф - проточка для нанесения резьбы,

14Ф - резьбовое соединение замкового типа.

Форма рабочей части:

плоская
волнообразная (синусоидальная)
конусовидная
с зубцами

Оформление боковых сторон напаянной рабочей части:

А - вровень с корпусным цилиндром (возможна лишь торцевая резка);

Б - выступают снаружи (режут торцом и внешней окружностью);

В - выступают внутри (режут торцом и внутренней окружностью);

Г - выступают снаружи и внутри (режут торцевой частью, по внешней и внутренней окружности).

Форма корпуса в средней части (между напайкой и резьбой):

гладкая;

с вертикальными желобками снаружи и спиральной нарезкой внутри (за исключением 14Ф). Под заказ изготавливают инструменты с нестандартными характеристиками. Наружная резьба и внутренние канавки имеют правую или левую ориентацию. Эти параметры, как и другие, определяет заказчик.

Таблица размеров и характеристик кольцевых фрез

Типоразмер фрезера	Диаметр, мм		Соединение фрезера с приемной трубой	Присоединительная резьба	Условный диаметр обсадной колонны по ГОСТ 632-80
Типоразмер фрезера	наружный	внутренний	Соединение фрезера с приемной трубой	Присоединительная резьба	Условный диаметр обсадной колонны по ГОСТ 632-80
Фрезер кольцевой (1ФК, ФК, ФКИ, 11Ф) -70/50	70	50	сварное		114
Фрезер кольцевой (2ФК, ФК, ФКИ, 12Ф, 14Ф) -70/50	70	50	резьбовое	60 ГОСТ 633-80	114
Фрезер кольцевой (1ФК, ФК, ФКИ, 11Ф)-90/61	90	61	сварное		114
Фрезер кольцевой (2ФК, ФК, ФКИ, 12Ф, 14Ф)-90/61	90	61	резьбовое	73 ГОСТ 633-80	114
Фрезер кольцевой (1ФК, ФК, ФКИ, 11Ф)-104/75	104	75	сварное	-	127
Фрезер кольцевой (2ФК, ФК, ФКИ, 12Ф, 14Ф)-109/78	109	78	резьбовое	89 ГОСТ 633-80	140
Фрезер кольцевой (1ФК, ФК, ФКИ, 11Ф)-112/82	112	82	сварное	-	140
Фрезер кольцевой (2ФК, ФК, ФКИ, 12Ф, 14Ф)-112/82	112	82	резьбовое	89 ГОСТ 633-80	140
Фрезер кольцевой (1ФК, ФК, ФКИ, 11Ф)-116/92	116	92	сварное	-	140
Фрезер кольцевой (2ФК, ФК, ФКИ, 12Ф, 14Ф)-116/92	116	92	резьбовое	89 ГОСТ 633-80	140
Фрезер кольцевой (1ФК, ФК, ФКИ, 11Ф)-120/89	120	89	сварное	-	140
Фрезер кольцевой (2ФК, ФК, ФКИ, 12Ф, 14Ф)-120/89	120	89	резьбовое	102 ГОСТ 633-80	140
Фрезер кольцевой (1ФК, ФК, ФКИ, 11Ф)-122/100	122	100	сварное	-	146
Фрезер кольцевой (2ФК, ФК, ФКИ, 12Ф, 14Ф)-122/100	122	100	резьбовое	89 ГОСТ 633-80	146
Фрезер кольцевой (1ФК, ФК, ФКИ, 11Ф)-125/100	125	100	сварное	-	146
Фрезер кольцевой (2ФК, ФК, ФКИ, 12Ф, 14Ф)-125/100	125	100	резьбовое	114 ГОСТ 632-80	146
Фрезер кольцевой (1ФК, ФК, ФКИ, 11Ф)-130/102	130	102	сварное		146
Фрезер кольцевой (2ФК, ФК, ФКИ, 12Ф, 14Ф)-130/102	130	102	резьбовое	114 ГОСТ 632-80	146
Фрезер кольцевой (1ФК, ФК, ФКИ, 11Ф)-136/102	136	102	сварное	-	168
Фрезер кольцевой (2ФК, ФК, ФКИ, 12Ф, 14Ф)-136/102	136	102	резьбовое	-	168
Фрезер кольцевой (1ФК, ФК, ФКИ, 11Ф)-140/105	140	105	сварное		168
Фрезер кольцевой (2ФК, ФК, ФКИ, 12Ф, 14Ф)-140/105	140	105	резьбовое	127 ГОСТ 632-80	168
Фрезер кольцевой (1ФК, ФК, ФКИ, 11Ф)-150/121	149	121	сварное	-	178
Фрезер кольцевой (2ФК, ФК, ФКИ, 12Ф, 14Ф)-150/125	150	125	резьбовое	-	178
Фрезер кольцевой (1ФК, ФК, ФКИ, 11Ф)-160/133	160	133	сварное	-	194
Фрезер кольцевой (2ФК, ФК, ФКИ, 12Ф, 14Ф)-165/107	165	107	резьбовое	140 ГОСТ 632-80	194
Фрезер кольцевой (1ФК, ФК, ФКИ, 11Ф)-190/103	190	103	сварное		219
Фрезер кольцевой (2ФК, ФК, ФКИ, 12Ф, 14Ф)-190/132	190	132	резьбовое	168 ГОСТ 632-80	219
Фрезер кольцевой (1ФК, ФК, ФКИ, 11Ф)-210/171	210	171	сварное	-	245
Фрезер кольцевой (2ФК, ФК, ФКИ, 12Ф, 14Ф)-210/179	210	179	резьбовое	-	245
Фрезер кольцевой (2ФК, ФК, ФКИ, 12Ф, 14Ф)-248/205	248	205	резьбовое	219 ГОСТ 632-80	273
Фрезер кольцевой (1ФК, ФК, ФКИ, 11Ф)-285/249	285	249	сварное	-	324
